冷水机组蒸发器压力

返回列表 来源:依云制冷 浏览: 发布日期:2020-01-06 08:34:12【

  蒸发器调压阀可用于冷水机组,使蒸发器的压力不低于设定压力,从而避免水冻结。

  例如,当冷水机系统启动时,由于蒸发器存在热负荷,蒸发器调压阀的阀口开口很大,而此时热力膨胀阀则对进入蒸发器的液态制冷剂进行节流。

  当蒸发器压力达到蒸发器调压阀设定的压力值时,调压阀即开始对液态制冷剂进行节流,制冷剂的流量降低。

  如果其设定压力刚高于冰点压力,那么调压阀就会彻底关闭,以避免蒸发器出现冰冻,直于温控器对此做出反应,关闭系统。

  由于蒸发器调压阀可维持蒸发器中的制冷剂背压,使蒸发器后的吸气压力避免低于设定压力值,因此在本行业内常把蒸发器调压阀称为“吸气压力调节阀”。

  为吸除蒸发器上的冷却热负荷,并使蒸发器内的压力避免降低至最低的设定压力值,蒸发器调压阀可以在阀口减小的状态下继续运行一段时间。

  许多时候,虽然蒸发器压力已接近调压阀设定的最低压力,但蒸发器上仍有少量热负荷,仍需要有一定的冷量,尽管此时的制冷剂流量很小。

  热力膨胀阀由于在主路制冷剂流量降低时无法使蒸发器的过热度保护不变,因此在调压阀阀口减小的状态下,常常会发生蒸发器过度热迅速升高的情况。

  但是,一旦蒸发器上的热负荷增大,调压阀阀口增大,主路制冷剂流量增大,那么热力膨胀阀就会重新获得对蒸发器过度度的控制。

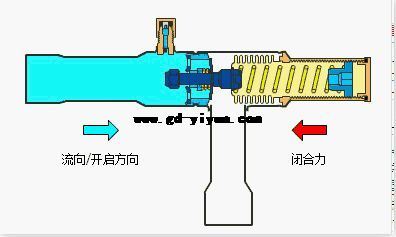

  控制蒸发器调压阀的两个作用力是蒸发器压力,即调压阀的进口压力和压力调压阀的弹簧压力。

  蒸发器压力与弹簧压力方向相反,弹簧压力是使阀口关闭作用力,蒸发器压力则是使阀口找开的作用力。

  由于调压阀的出口压力最终相互抵消,且由于膜盒的面积等于阀口的总面积,因此它对调压阀的运行不产生任何影响。

  此时,调压阀出口压力的作用面积相等、方向相反,因此相互抵消。
