根据压力表判断排除冷水机故障

返回列表 来源:依云制冷 浏览: 发布日期:2019-12-27 09:19:14【
怎么根据压力表判断冷水机故障,首先我们来认识一下压力表。

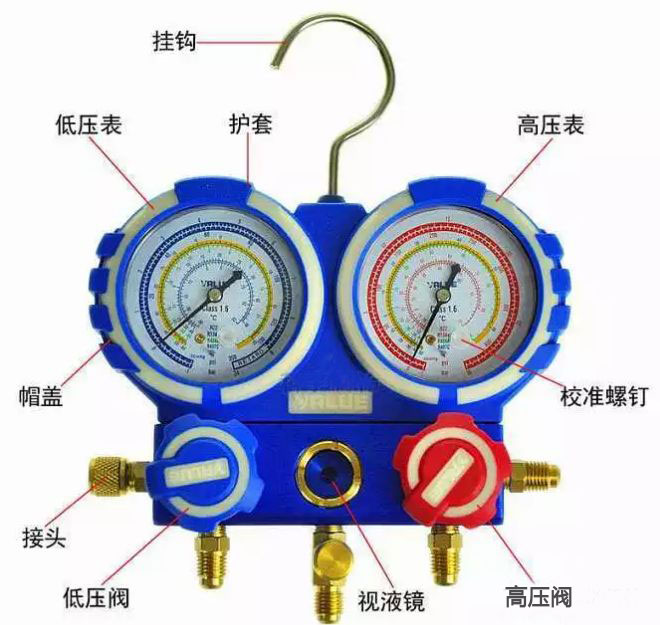

压力表(下图):

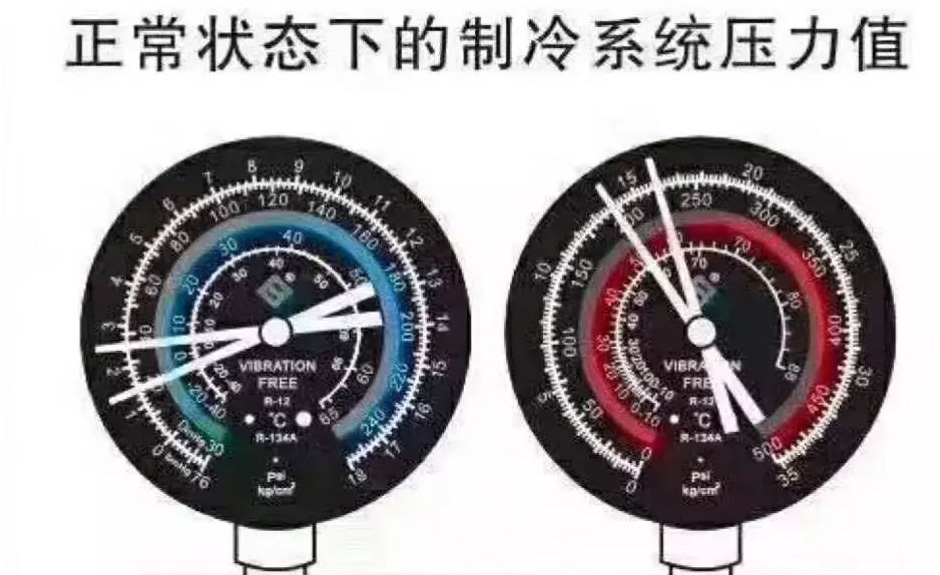

1、正常状态下的压力表系统压力值:
正常<a href=https://www.gd-yiyun.com/news/baike/46.html target=_blank class=infotextkey>制冷系统</a>压力值.jpeg
1、蒸发箱进气口稳定为30~50度
2、发动机转数为1500转/分
3、鼓风机开关开到最高速档
4、温控控制开关高到最冷位置
5、制冷系统功能正常时测量压力表的读数:
R134A系统:低压端0.15Mpa~0.25Mpa(1.5~2.5kgf/cm2)
                    高压端1.37~1.57Mpa(14~16kgf/ cm2)
R12系统:低压端147~196kPa(1.5~2.0kgf/ cm2)
                高压端1.422~1.47Mpa(14.5~15kgf cm2)
注意:由于温度的影响,压力表指示的数据可能有轻微变化。

2制冷剂不循环无冷气:
状况:不制冷 无冷气(有时间断性制冷)


1、压力表读数及制冷系统出现的故障症状:
A、低压压力表指示读数为真空负压
B、高压压力表指示压力太低
C、在积累或干燥过滤器前后管子上结霜或结露水

2、可能的原因:
A、制冷系统中含有水份或污垢,阻碍制冷剂流动
B、膨胀阀故障致使流量变小导致阻塞

3、故障排除方法
A、检查膨胀阀和EPR
B、更换膨胀阀
C、更换积累器或干燥过滤器
D、抽真空后并充入适量的制冷剂

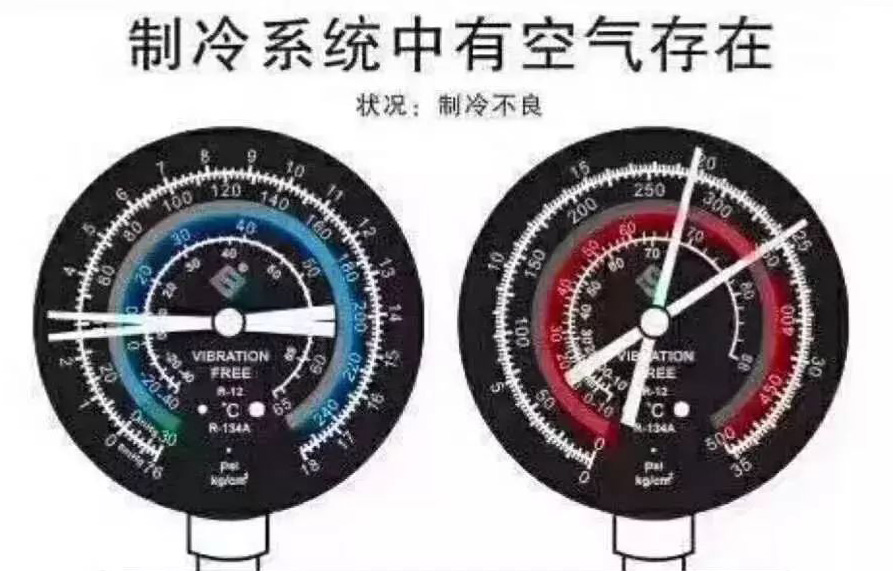

3制冷系统中有空气存在:
状况:制冷不良

1、压力表读数及制冷系统出现的故障症状
A、高、低压端的压力都低高
B、触摸时感到低压管道发热
C、从观测镜可观察到气泡

2、可能的原因:
空气进入制冷系统

3、诊断:
A、空气进入制冷系统
B、抽真空不充分

4、故障排除方法
检查制冷系统没有进行抽真空就加注冷媒,则压力读数就会出现如上情况

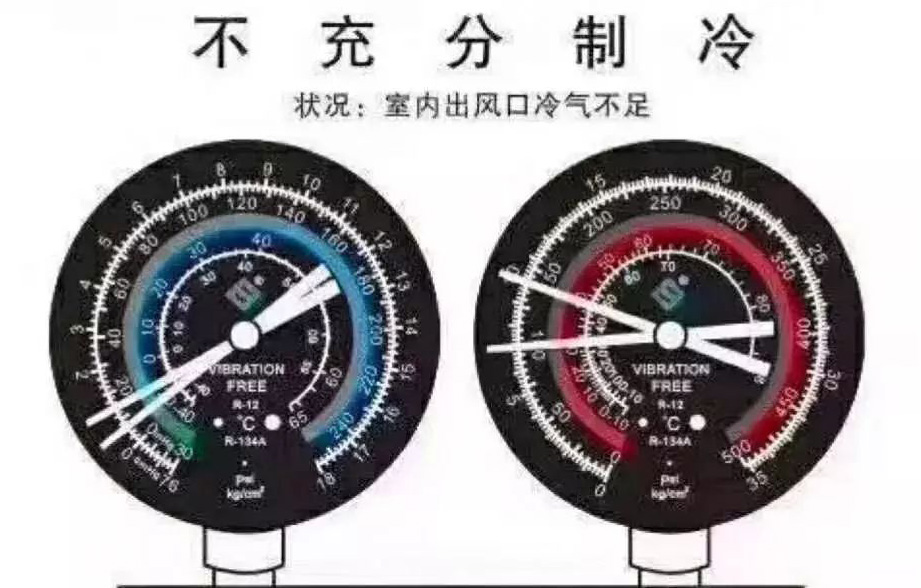

4、不充分制冷
状况:室内出风口冷气不足


压力表读数及制冷系统出现的故障症状
1、高、低压端的压力都偏低
2、在可视窗口中连续见到气泡

可能的原因:
制冷系统某处出现冷媒泄露

诊断:
A、系统中制冷剂不足.
B、制冷剂泄漏.

故障排除方法:
1、用泄漏检查器检查是否有气体泄漏
2、确定无泄漏后冲入适量的制冷剂
3、当与测量压力表连接时,如果压力值接近于0,则与检查及维修之后抽真空加注适量冷媒

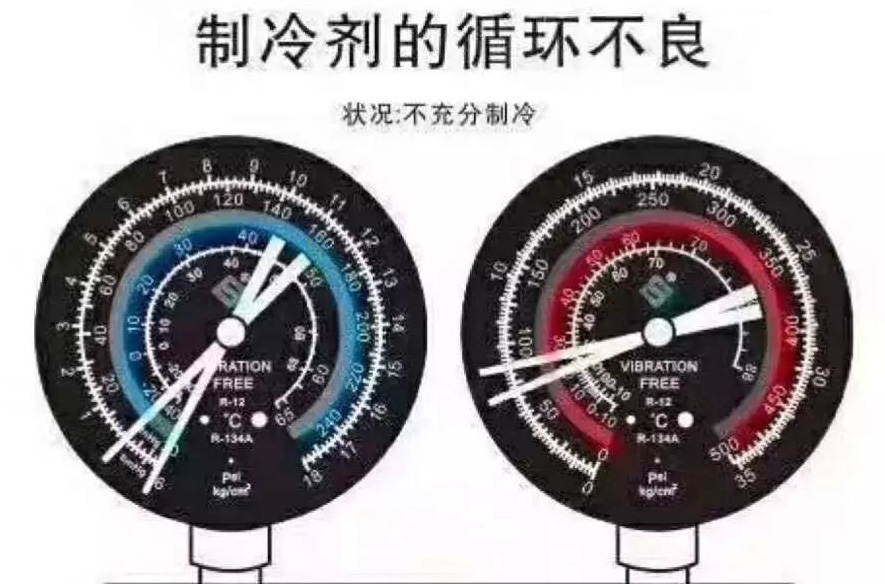

5、制冷剂的循环不良
状况:不充分制冷



1、压力表读数及制冷系统出现的故障症状:
A、高、低压断的压力都偏低
B、从蒸发器到积累器或干燥过滤器的管子结霜

2、可能的原因:
积累器或干燥过滤器中的污垢阻碍制冷剂的流动

3、诊断:
积累器或过滤干燥器堵塞

4、故障排除方法:
更换积累器或干燥过滤器

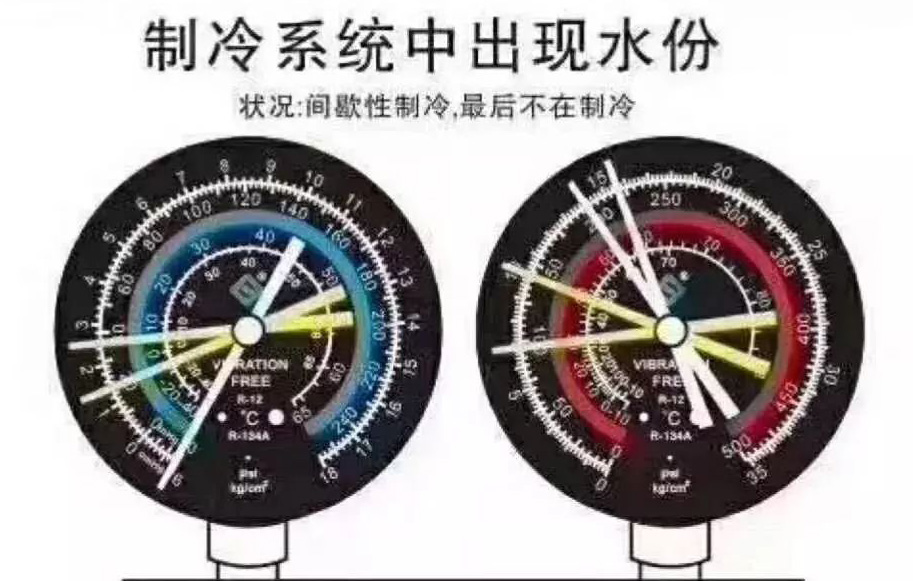

6、制冷系统中出现水分
状况:间歇性制冷,最后不再制冷


1、压力表读数及制冷系统出现的故障症状:
系统运行时在低压端的压力有时为真空,有时为正常

2、可能的原因:
进入制冷系统的水分在膨胀阀处结冰,造成循环的暂时性停止,但当斌冰融化后,系统又恢复正常

3、诊断:
A、干燥器处于过饱和状态B、进入制冷系统的水分在膨胀阀处结成冰,阻碍制冷系统的循环

4、故障排除方法:
A、更换积累器/干燥过滤器
B、通过不停地抽真空来出去系统中的水分
C、注入适量的新制冷剂然后排出后在重新抽真空加注冷媒

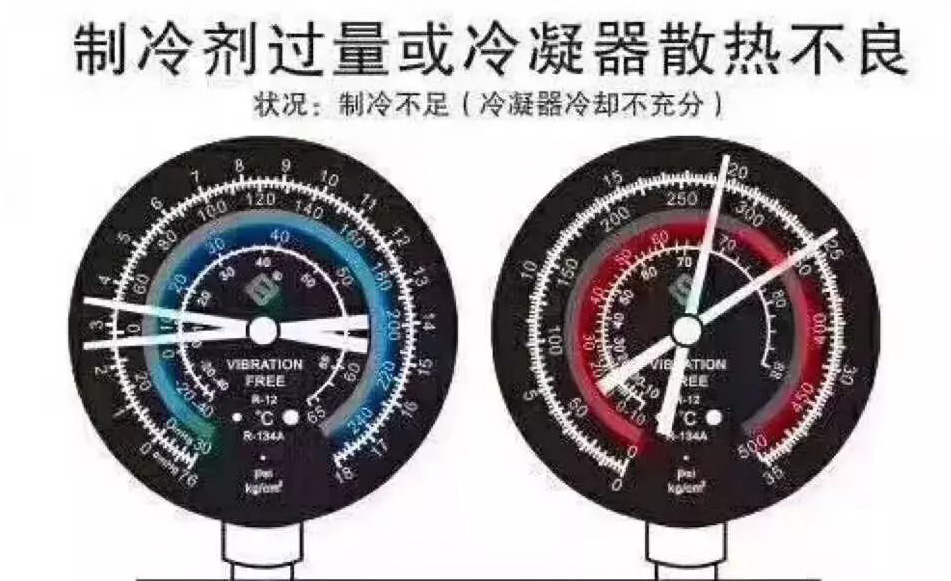

7、制冷剂过量或冷凝器散热不良
状况:制冷不足(冷凝器冷却不充分)


1、压力表读数及制冷系统出现的故障症状:
A、高、低压端的压力都太高
B、即使当发动机转速下降时通过观测镜也见不到气泡

2、可能的原因:
A、制冷系统中制冷剂过量
B、冷凝器散热不良

3、诊断:
A、系统中制冷剂过多导致循环不良
B、冷凝器散热片表面堵塞或风扇故障

4、故障排除方法:
A、清洁冷凝器表面
B、检查风扇运转状况
C、若(1)(2)均处于正常状态,调整制冷剂数量达到正常值

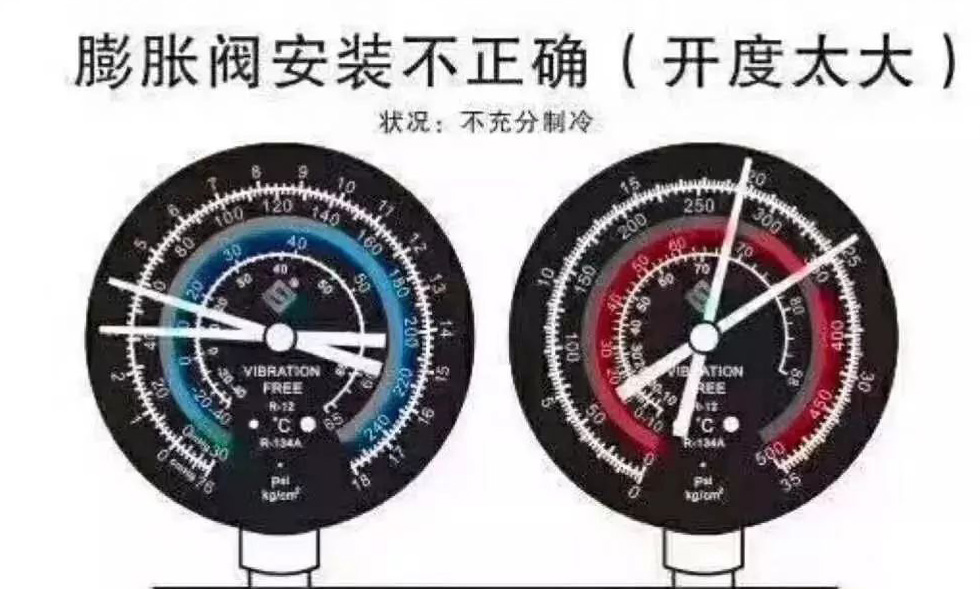

8、膨胀阀安装不正确(开度太大)
状况:不充分制冷



1、压力表读数及制冷系统出现的故障症状:
A、高、低压端的压力都偏高
B、在低压端的管子上结霜或结大量的露水

2、可能的原因:
膨胀阀开度过大或安装型号不正确(吨位多大)

3、诊断:
在低压管中制冷剂过量,膨胀阀开口太宽

4、故障排除方法:
A、检查膨胀阀感温包装情况
B、如果(1)正常,则检查膨胀阀型号及吨位,如有异常换之

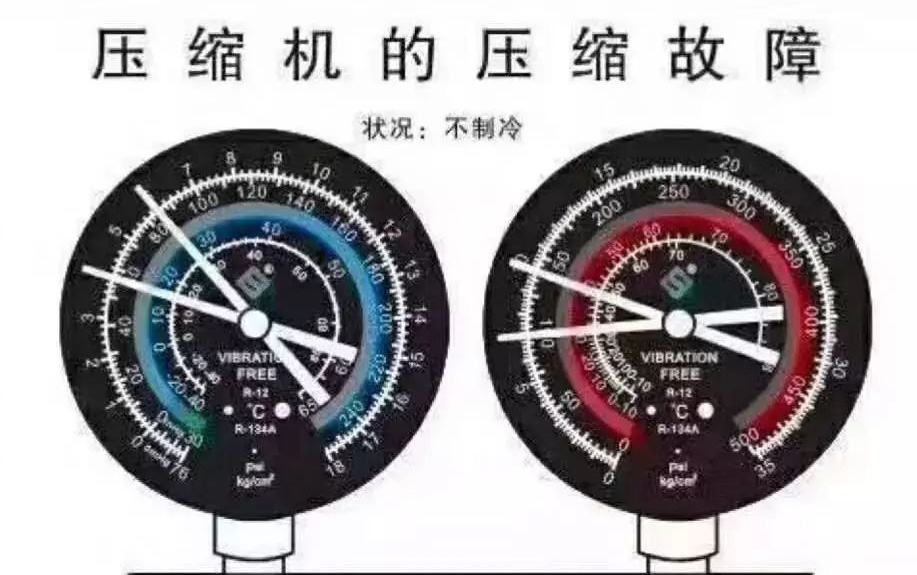

9、压缩机的压缩故障
状况:不制冷


1、压力表读数及制冷系统出现的故障症状:
A、低压端的压力太高
B、高压断的压力过低

2、可能的原因:
压缩机内部泄漏

3、诊断:
压缩机故障(阀板泄漏或损坏,内部零件脱落)

4、故障排除方法:
修理或更换压缩机
