制冷机组心脏-压缩机常用类型

返回列表 来源:依云制冷 浏览: 发布日期:2019-12-24 09:29:55【

压缩机是工业制冷机组系统心脏,它以泵送热载体的制冷剂方式移送热量。压缩机可以视为一种真空泵。它将系统低压侧(包括蒸发器)的压力降低,并将系统高压侧的压力提高,从而使制冷剂从低压侧向高压侧流动,制冷剂系统中的各种压缩机通过压送制冷剂来实现这一功能。不同类型的压缩机完成这一压缩过程的方式各有不同。工业制冷机组中应用最多的压缩机是往复式、回转式和涡旋式压缩机。

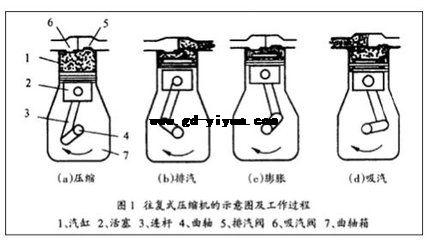

往复式压缩机利用汽缸内的活塞来压缩制冷剂,如图1所示。其气阀通常为簧片式气阀或舌状气阀,以保证制冷剂正确的流动方向。这种压缩也称为容积式压缩机,当汽缸充满蒸气时,汽缸必须随着压缩机运转排空,否则就会损坏。多年来,它一直是100Hp以下容量的工业制冷机组系统中最常用的压缩机,当然现在可以采用市面上各种更新、更高效的压缩机。



涡旋式压缩机是最新开发的压缩之一。它采用一种完全不同的工作机构,它有一个类似盘簧的固定盘和一个与固定盘匹配并啮合的运动盘。动盘围绕定盘内侧运转,利用动盘与定盘间空间的变化将制冷剂蒸气从系统的低压侧挤压到高压侧。其压缩的多个过程在涡盘内同时发生,同时,又由于其运动构件很少,使这种压缩机的运行非常平稳。涡盘底部和上端摩擦作用密封。顶部采用端面密封,密封面可以防止运转时高压侧的制冷剂返回低压侧。它是一种有限容积式压缩机,当容积减小、形成的压力过大时,两涡盘可以相互分离,使高压制冷剂能够通过压缩机返回低压侧,以避免过载。这种配对涡盘自行分离的能力对于有少量液态制冷剂进入压缩机吸气口的情况比较宽容,因此几几乎不可能使压缩机损坏。

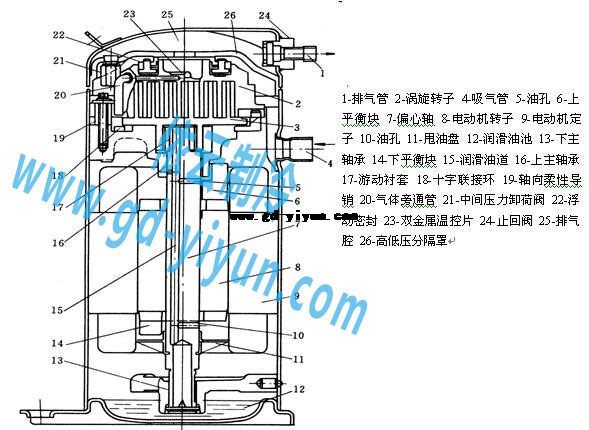

涡试式压缩结构图

回转式压缩机也是一种容积式压缩机,它主要用于小型设备系统,如窗式空调机、家用冷柜以及住宅空调系统。几乎没有运动系统。它采旋转的盘状活塞将制冷剂蒸气挤压出排气口。与同容量的往复式压缩机相比,其体积要小得多。

无论工业制冷机组系统采用何种类型的压缩机,其所履行的是同样的功能。我们可以把压缩机看做是提高制冷系统压力并将气态制冷剂从低压侧移动到高压侧进入冷凝器的一个工业制冷机组配件。
