制冷系统的基本组成及其正常运行工况
在调节冷水机膨胀阀之前我们先了解一下其基本制冷系统。
用于溶液载冷剂的制冷系统冷水机，如盐水溶液、乙醇溶液等，制冷工质通常为氨（R717）、R22、R502等。
它由制冷压缩机、水冷式或风冷式冷凝器、节流阀、蒸发器等组成。
为便于操作维修，缩小安装位置，小型氟制冷系统冷水机通常将制冷压缩机、油分离器、冷凝器、干燥过滤器、电磁阀等部件安装在同一机座上，组成制冷机组。
然后使用管道连接膨胀阀与蒸发器，形成一个完整的冷水机循环制冷系统。

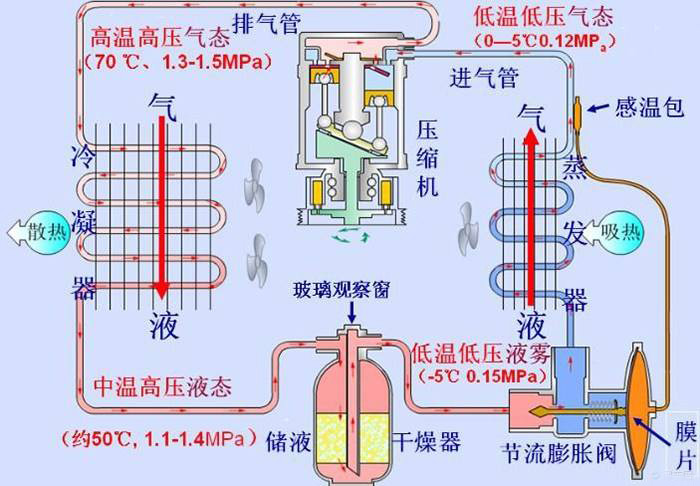

为了便于学习，我们可以将其简化为一个简单的制冷设备系统，如下图所示：

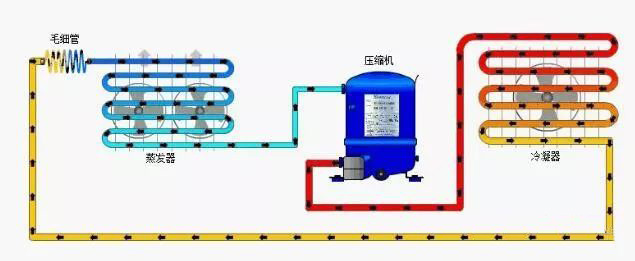

现在，我们再将上述简单制冷设备系统中的部件换成实际零部件：一台压缩机、一个冷凝器、一根毛细管 和 一个蒸发器。
如下图，这就非常接近于真实的制冷设备(冷水机）系统了。
冷水机等制冷设备的制冷系统在运行中的正常工况：
1、压缩机的吸气温度应比蒸发温度高5-15℃，载冷剂溶液的比盐水温度高5-10℃；
2、压缩机的排气温度R12系统最高不得超过130℃，R717和R22系统不得超过150℃；
3、压缩机曲轴箱的油温最高不得超过70℃；
4、压缩机的吸气压力应与蒸发压力相对应；
5、压缩机的排气压力R12系统最高不得超过1.3MPa，R717系统不得超过1.5MPa，R22系统不得超过1.7MPa；
6、压缩机的油压比吸气压力高0.15-0.3MPa；
7、观察冷却水量和水温，冷凝器的出水温度应比进水温度高出3℃左右为宜；
8、观察压缩机曲轴箱的油面和油分离器的回油情况；
9、压缩机不应有任何导响声，机体各部发热应正常；
10、冷凝压力不得超过压缩机的排气压力范围。
冷水机等制冷设备的制冷系统的运行调整，直接关系整个系统的运行工况是否正常，制冷效果能否达到要求的重要操作。
用于溶液载冷剂的制冷系统冷水机，如盐水溶液、乙醇溶液等，制冷工质通常为氨（R717）、R22、R502等。
它由制冷压缩机、水冷式或风冷式冷凝器、节流阀、蒸发器等组成。
为便于操作维修，缩小安装位置，小型氟制冷系统冷水机通常将制冷压缩机、油分离器、冷凝器、干燥过滤器、电磁阀等部件安装在同一机座上，组成制冷机组。
然后使用管道连接膨胀阀与蒸发器，形成一个完整的冷水机循环制冷系统。
为了便于学习，我们可以将其简化为一个简单的制冷设备系统，如下图所示：
如下图，这就非常接近于真实的制冷设备(冷水机）系统了。
1、压缩机的吸气温度应比蒸发温度高5-15℃，载冷剂溶液的比盐水温度高5-10℃；
2、压缩机的排气温度R12系统最高不得超过130℃，R717和R22系统不得超过150℃；
3、压缩机曲轴箱的油温最高不得超过70℃；
4、压缩机的吸气压力应与蒸发压力相对应；
5、压缩机的排气压力R12系统最高不得超过1.3MPa，R717系统不得超过1.5MPa，R22系统不得超过1.7MPa；
6、压缩机的油压比吸气压力高0.15-0.3MPa；
7、观察冷却水量和水温，冷凝器的出水温度应比进水温度高出3℃左右为宜；
8、观察压缩机曲轴箱的油面和油分离器的回油情况；
9、压缩机不应有任何导响声，机体各部发热应正常；
10、冷凝压力不得超过压缩机的排气压力范围。
冷水机等制冷设备的制冷系统的运行调整，直接关系整个系统的运行工况是否正常，制冷效果能否达到要求的重要操作。
